CD50 Weiß

Art: Drehdimmer
Artikelnummer: CD50-W
Marke: VADSBO
Print

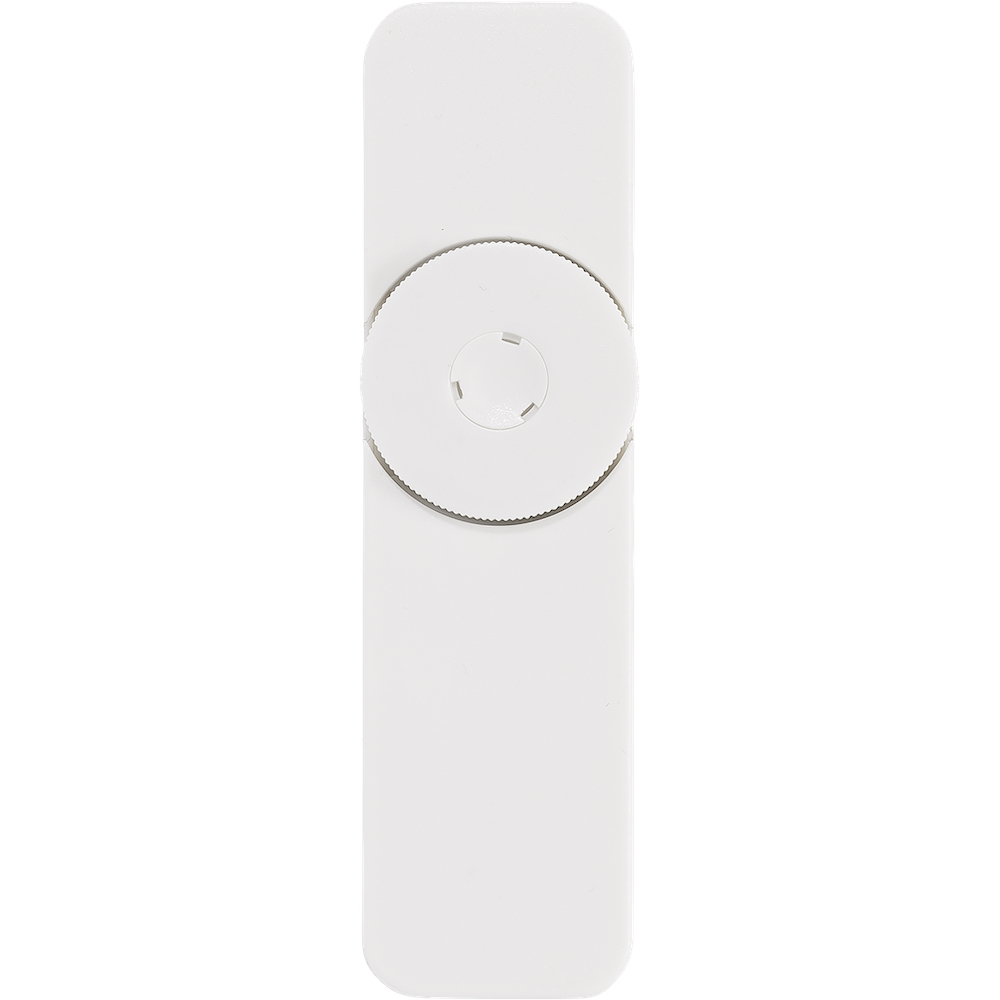

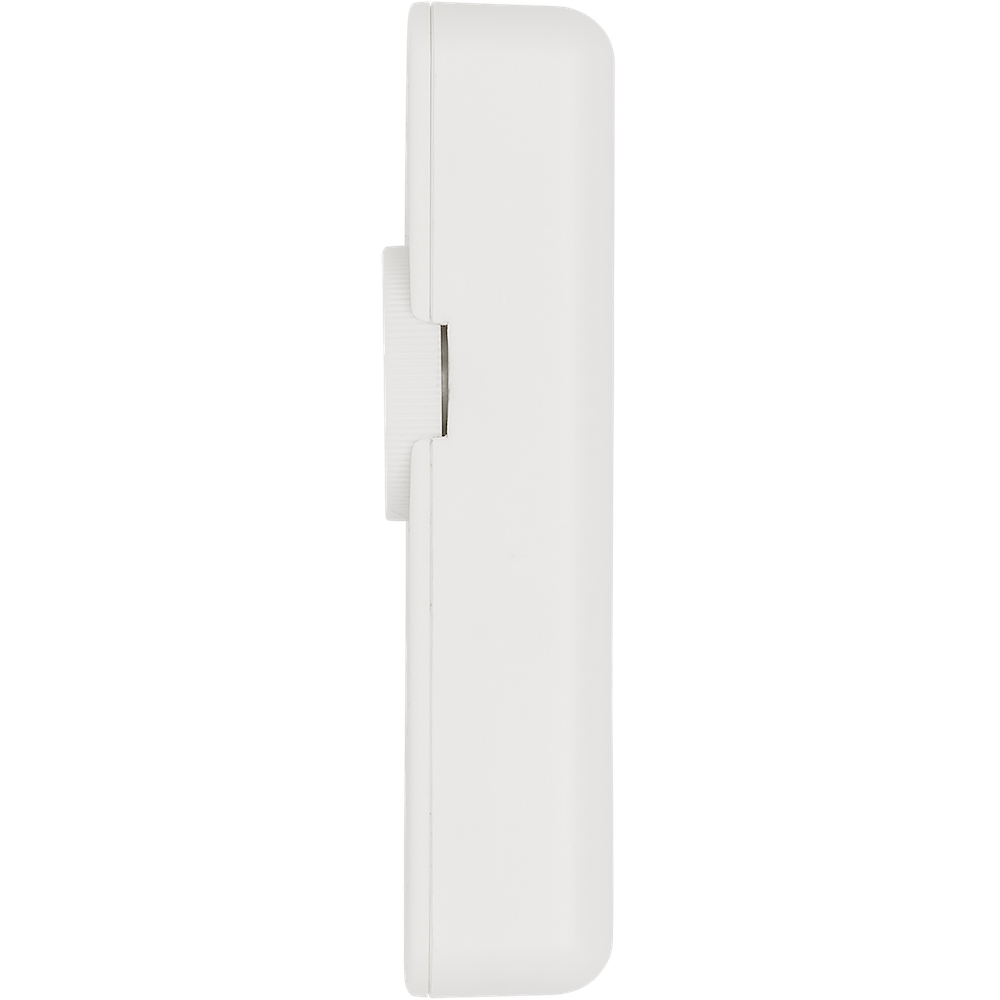

Kabel-Drehdimmer

Geeignet für LED-, 230-V-Halogen- & Glühlampen, dimmbare LED-Aktoren und elektronische Transformatoren bis 50 W.

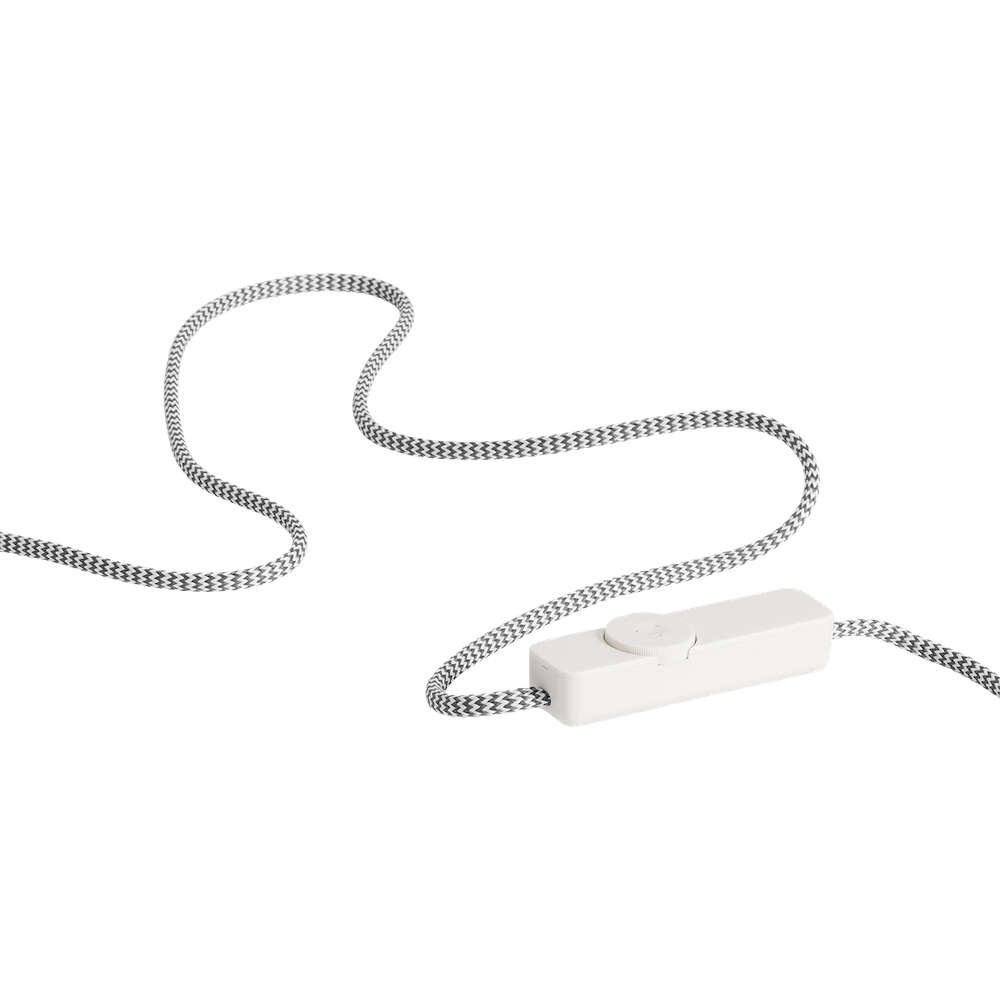

Der CD50 ist ein Kabeldimmer mit zweipoliger Schaltung zum Dimmen von LEDs, 230V-Halogen, Glühlampen, dimmbaren LED-Geräten und elektronischen Transformatoren bis 50W (cos =1). Ideal für beispielsweise Tischlampen, Stehlampen und Wandlampen. Die Dimmung erfolgt per Knopfdruck mit Ein- und Ausschalten. Der Dimmer wird direkt am Kabel zur Last hin montiert und das Dimmen erfolgt per Drehknopf mit Klick für an/aus. Er ist mit einem Überlastungs-, Überhitzungs- und Kurzschlussschutz ausgestattet.

Einstellung des maximalen Dimmerpegels / Flimmerns: Für maximal gedimmte Last, für Lasten, die zusätzliche Einstellungen benötigen. Wird für Lasten verwendet, wenn das Flimmern in der maximal gedimmten Position auftritt. Wird auch zur Feinabstimmung des höchsten Dimmerpegels verwendet. Vorgehensweise: Dimmen Sie die Last auf maximales Licht. Drehen Sie beim Flackern das Potentiometer mit einem Schraubendreher im Uhrzeigersinn, um das Flackern zu verringern. Stoppen Sie, sobald kein Flackern mehr besteht. Zur Feinabstimmung: Drehen Sie das Potentiometer mit einem Schraubendreher im Uhrzeigersinn und halten Sie an, bevor das Licht zu dimmen beginnt.

Feineinstellung des minimalen Dimmerpegels: Bei den häufigsten Belastungen. Vorgehensweise: Reduzieren Sie die Last auf minimales Licht. Drehen Sie das Potentiometer mit einem Schraubendreher im Uhrzeigersinn, um den minimalen Dimmerpegel einzustellen. Stoppen Sie, sobald kein Flackern mehr besteht.

Downloads

Files
CD50 Montageanleitung.pdf application/pdf file

Daten

Bezeichnung CD50 Weiß
Artikelnummer CD50-W
Art Drehdimmer
Marke VADSBO
Wattage 1-50 W (cos φ =1)
Eingangsspannung 220-240 V
Schutzklasse IP20
Funktion Nachlaufkontrolle
Dimmung 0%-100%
Transientenschutz Ja, 2kV
Überlastungsschutz Ja, automatischer Reset
Überhitzungsschutz Ja, 115°C Auto-Reset
Kurzschlussschutz Ja, automatischer Reset
Zertifikate CE
